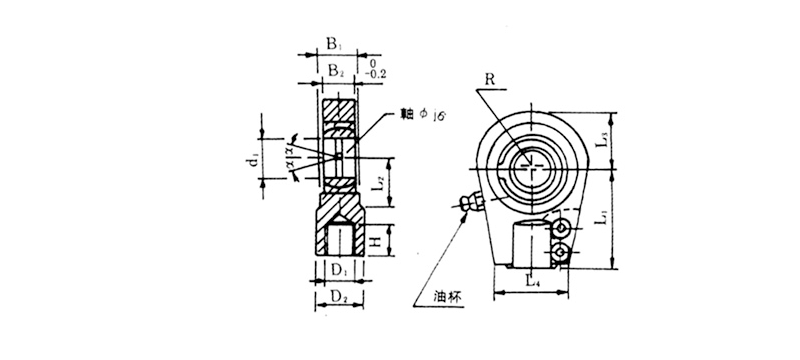

C25系列液壓缸扁頭尺寸



注：1.表中A、B、C型扁頭可分別與活塞桿端為Ⅰ、Ⅱ、Ⅲ型螺紋相配。
　 　2.當選用C型扁頭時，可在扁頭與活塞桿端螺紋連接處加螺母作適量調整。

表4-5

D(缸體內徑）（mm）		40	50	63	80	100	125	140	160	180	200	220	250	280	320	360	400
d1		25	30	35	40	50	60	70	80	90	100	110	110	120	140	160	180
D1	A型	M16 ×1.5	M22 ×1.5	M30 ×2	M36 ×2	M48 ×2	M56 ×2	M72 ×3	M80 ×3	M100 ×3	M110 ×3	M125 ×4	M125 ×4	M140 ×4	M160 ×4	M180 ×4	M200 ×4
	B型	M16 ×1.5	M22 ×1.5	M28 ×1.5	M35 ×1.5	M45 ×1.5	M58 ×1.5	M65 ×1.5	M80 ×2	M100 ×2	M110 ×2	M120 ×3	M120 ×3	M130 ×3	—	—	—
	C型	M18 ×2	M24 ×2	M30 ×2	M39 ×3	M50 ×3	M64 ×3	M80 ×3	M90 ×3	M100 ×3	M110 ×4	M120 ×4	M120 ×4	M150 ×4	M160 ×4	M180 ×4	M200 ×4
D2		28	35	44	55	70	90	105	125	150	170	180	180	210	230	260	280
H	A型	23	31	41	51	64	76	86	96	113	113	130	130	145	165	185	205
	B型	17	23	29	36	46	59	66	81	101	111	121	125	135	—	—	—
	C型	31	36	46	56	76	96	111	121	141	151	165	165	195	205	225	265
B1		23	28	30	35	40	50	55	60	65	70	80	80	90	110	120	130
B2		20	22	25	28	35	44	49	55	60	70	70	70	85	90	105	105
L1	A型	55	70	85	100	125	150	170	185	220	235	265	265	310	370	420	480
	B型	50	60	70	85	105	130	150	170	210	235	265	265	310	—	—	—
	C型	65	75	90	105	135	170	195	210	250	275	300	300	360	420	460	520
L2		27	33	38	45	55	65	75	80	90	105	115	115	140	160	180	200
L3		30	34	42	50	63	70	83	95	113	125	142.5	142.5	180	200	230	260
L4≈		44	50	60	74	90	112	130	150	160	170	190	190	230	250	280	310
R		28	32	39	47	58	65	77	88	103	115	132.5	132.5	170	190	215	245
α		6°	6°	6°	6°	6°	6°	6°	6°	6°	6°	6°	6°	6°	6°	6°	6°
螺釘緊固力矩N.m		9	20	40	80	80	160	160	300	300	300	500	500	500	1000	1000	1800
