Y-HG系列液壓缸

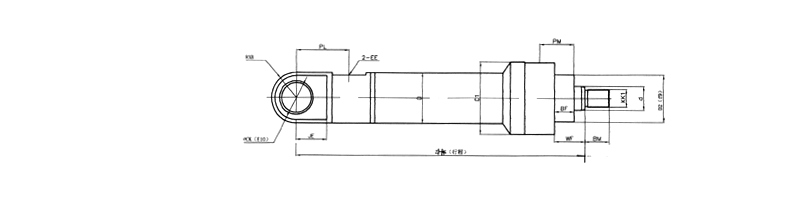

Y-HG系列液壓缸尾部單耳環連接
表3-8
注：1.圖中標注而表中無數值的尺寸代號與表3-1相同。
表3-8
| 代號\缸徑 |
40 |
50 |
63 |
80 |
90 |
100 |
110 |
125 |
140 |
150 |
160 |
180 |
200 |
220 |
250 |
280 |
320 |
φCK |
20 |
25 |
30 |
40 |
45 |
50 |
50 |
60 |
70 |
70 |
80 |
90 |
100 |
110 |
120 |
140 |
160 |
R×B |
27×18 |
32×22 |
38×26 |
47.5×30 |
54×35 |
60.5×38 |
66.5×38 |
76×50 |
84×58 |
90×58 |
97×62 |
109.5×68 |
122.5×72 |
136.5×72 |
149.5×88 |
162.5×90 |
188.5×92 |
JE |
25 |
32 |
40 |
50 |
58 |
63 |
67 |
71 |
78 |
84 |
90 |
100 |
112 |
140 |
160 |
175 |
200 |
PL |
67 |
70 |
90 |
118 |
133 |
142 |
145 |
153 |
163 |
179 |
194 |
205 |
230 |
255 |
303 |
325 |
350 |
ZH |
231 |
257 |
289 |
332 |
360 |
395 |
405 |
428 |
445 |
475 |
505 |
550 |
615 |
670 |
773 |
845 |
930 |
注：1.圖中標注而表中無數值的尺寸代號與表3-1相同。
